SolarpaketSOFAR

SolarAbo XL Sofar

21–25 kWp Gewerbesystem mit 20-40 kWh Sofar Batteriespeicher.

  • 21–25 kWp Leistung
  • 20-40 kWh Huawei Batterie
  • AIKO 485W N-Type ABC Module
  • Sofar Hybrid-Wechselrichter

Was in diesem Paket steckt

4 Komponenten, jede als 3D-Modell nach den Massen des Herstellers.

AIKO Neostar 3P54 485 W

Solarmodule

AIKO Neostar 3P54 485 W

Das Neostar 3P54 ist ein Glas-Folie-Modul von AIKO im 54er-Format mit n-Typ-ABC-Zellen (All Back Contact) und wird in Leistungsklassen zu 5 W von 470 W bis 500 W angeboten. Die Klasse 485 W (AIKO-A485-MCE54Mw) erreicht 24.3 Prozent Modulwirkungsgrad, misst 1762 x 1134 x 30 mm und wiegt 21.1 kg, und sie ist das Modul, das Free State AG in 11 ihrer 12 Pakete verbaut. AIKO nennt höchstens 1 Prozent Degradation im ersten Jahr und höchstens 0.35 Prozent pro Jahr von Jahr 2 bis Jahr 30, womit nach 30 Jahren 88.85 Prozent der Nennleistung verbleiben.

Nennleistung
485 W
Modulwirkungsgrad
24.3 %
Jährliche Degradation
0.35 %
Produktgarantie
15 Jahre
Alle technischen Daten

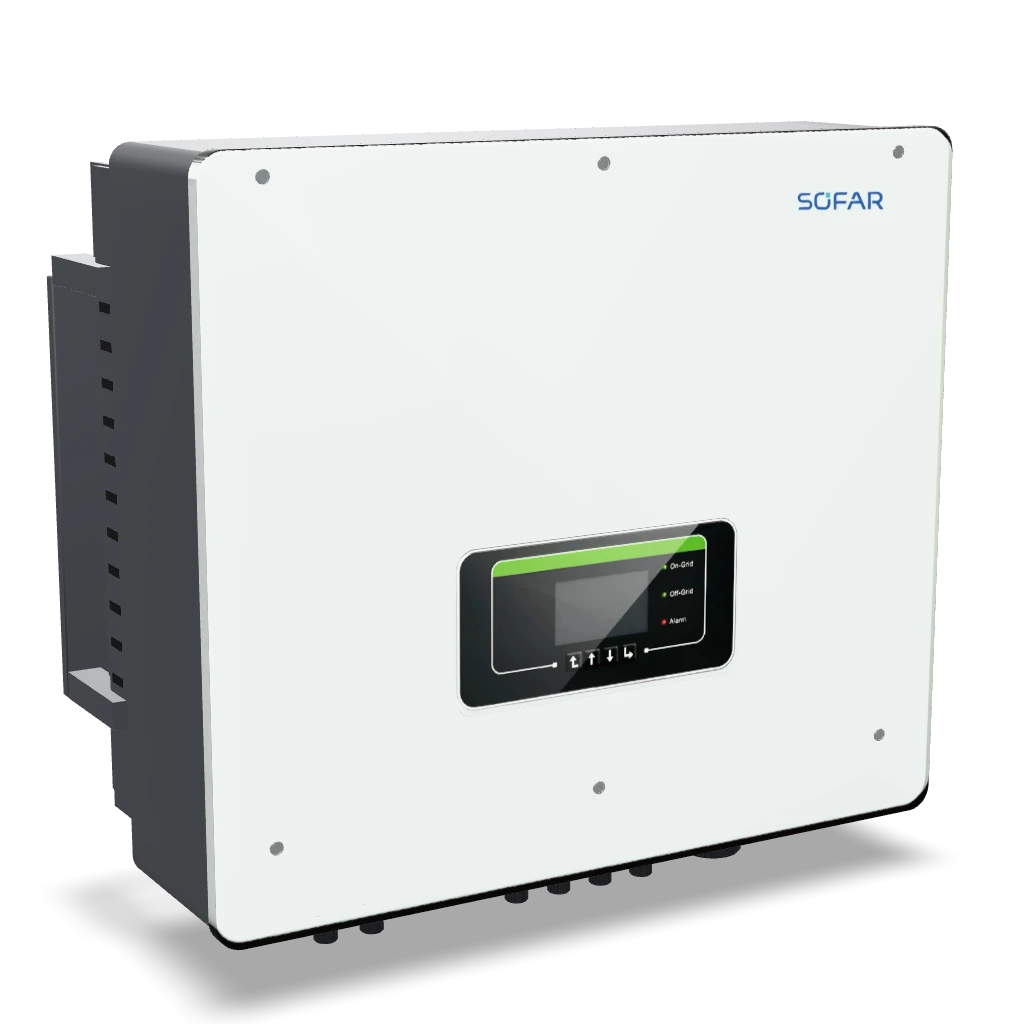

SOFAR HYD 20KTL-3PH

Wechselrichter

SOFAR HYD 20KTL-3PH

Der SOFAR HYD mit 20 kW ist der dreiphasige Hybrid-Wechselrichter in den Paketen SolarFree L und SolarFree XL, wo er mit Modulen AIKO Neostar 3P54 arbeitet. Er vereint PV-Wechselrichter, Batterieladeregler und einen Notstromausgang in einem wandmontierten Gerät und führt auf der DC-Seite zwei MPP-Tracker sowie zwei Batterieeingänge mit 180 bis 800 V DC, die mit bis zu 20 kW laden und entladen. Bei einem Netzausfall schaltet er den Notstromausgang innerhalb von 10 ms zu (Werkseinstellung) und kann eine unsymmetrische dreiphasige Last versorgen. Für den netzparallelen Betrieb ist er nach EN 50549-1:2019 zertifiziert.

Nennleistung AC
20 kW
Max. Wirkungsgrad
98.2 %
MPP-Tracker
2
Max. Ladeleistung Batterie
20 kW
Alle technischen Daten

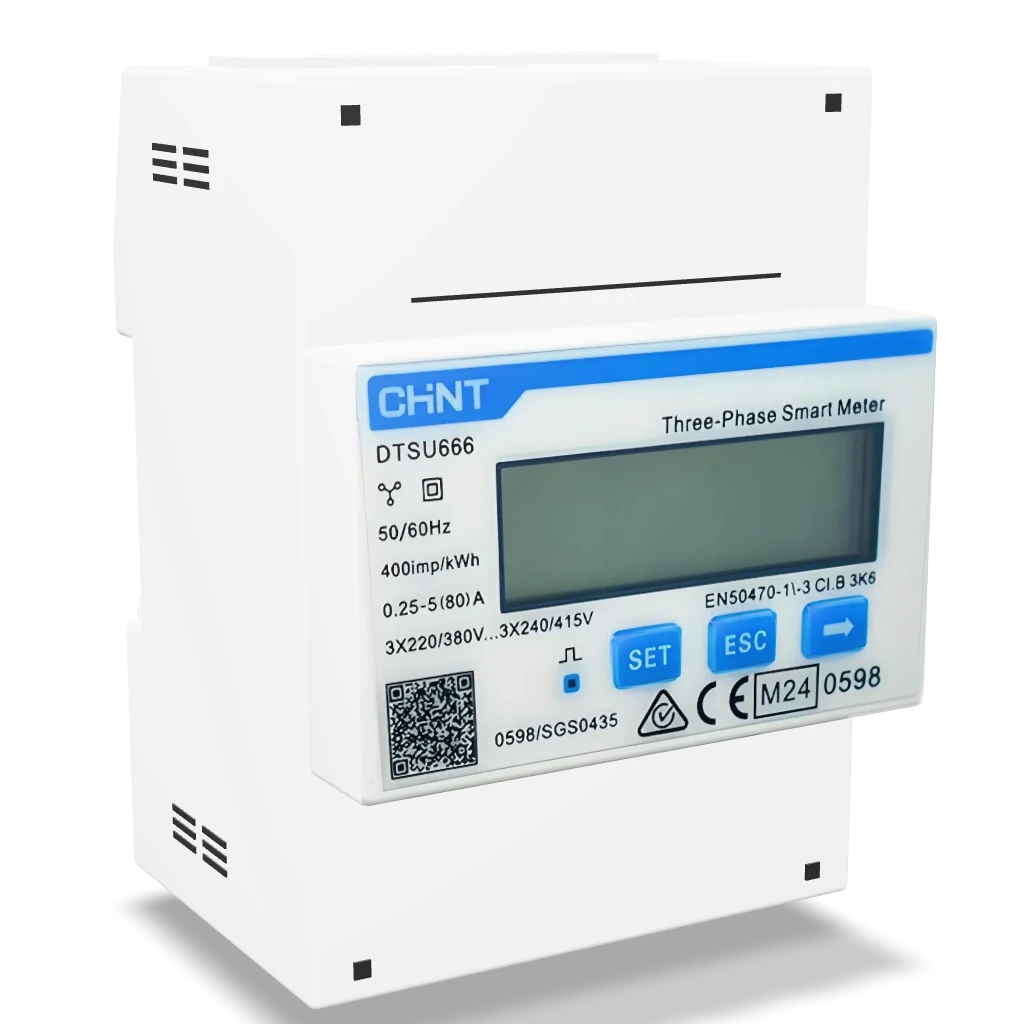

SOFAR Smart Meter DTSU666

Energiemanagementsystem

SOFAR Smart Meter DTSU666

Der DTSU666 ist der dreiphasige Stromzähler für die Hutschiene, der in jedem SolarFree-Paket am Hausanschlusspunkt sitzt. Er misst Bezug und Einspeisung auf allen drei Phasen und sendet den Messwert über RS485 an den Hybrid-Wechselrichter SOFAR HYD, und darauf beruht, dass die Anlage den Eigenverbrauch bevorzugt, eine Einspeisegrenze einhält und den Netzbezug begrenzt. Gebaut wird der Zähler von Zhejiang Chint Instrument and Meter und unter dem Namen SOFAR verkauft. Es gibt ihn in zwei Ausführungen, eine bis 80 A direkt in die Zuleitung eingebaute und eine, die für grössere Anschlüsse über Stromwandler 200 A / 5 A misst.

Messgenauigkeit
Direktausführung Wirkleistung Klasse 1, Blindleistung Klasse 2. Wandlerausführung Wirkleistung Klasse 0.5S, Blindleistung Klasse 2
Strommessung
Direktanschluss 0.25 bis 5(80) A, ohne Stromwandler. Wandlerausführung 1.5(6) A mit geteilten Stromwandlern 200 A / 5 A, Öffnung 24 mm
Montage
Hutschiene 35 mm, 4 Teilungseinheiten breit
Phasen
Dreiphasig mit vier Leitern (3P4W)
Alle technischen Daten

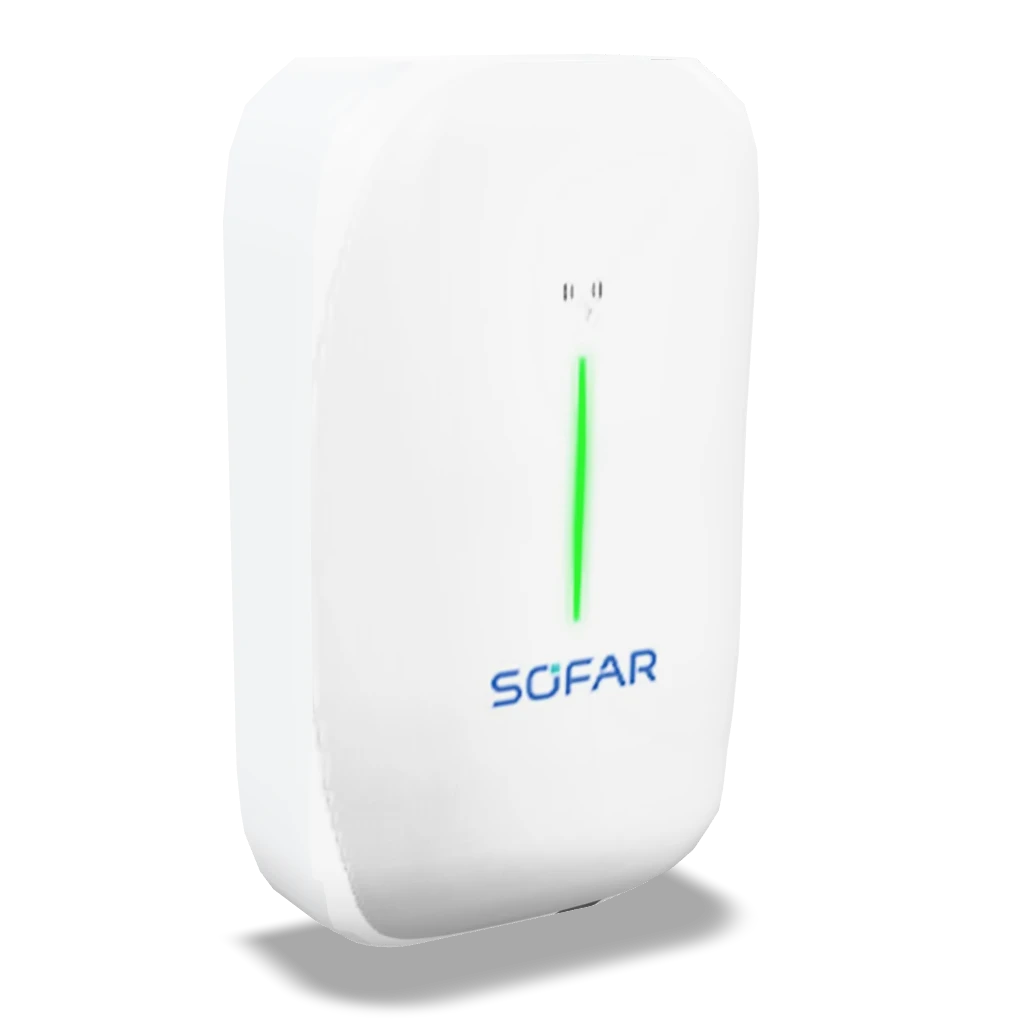

SOFAR EV11k-AC-02

Ladestationoptional

SOFAR EV11k-AC-02

Die EV11k-AC-02 ist die dreiphasige Ladestation mit 11 kW, die zu jedem SolarFree-Paket angeboten wird, neben dem Hybrid-Wechselrichter SOFAR HYD und den Modulen AIKO Neostar 3P54. Sie hat ein fest angeschlagenes Kabel Type 2 von 7 m Länge, startet über eine RFID-Karte oder vom Display des Wechselrichters und aus der SOFAR-Cloud-App und unterstützt OCPP 1.6 JSON. Im ECO-Modus führt der HYD-Wechselrichter den Ladestrom dem Solarüberschuss nach, beginnt einphasig mit 6 A und geht auf dreiphasig über, sobald der Überschuss 4.2 kW überschreitet. Der Fehlerstromschutz ist vom Typ A mit zusätzlicher DC-Erkennung von 6 mA, ein separater Fehlerstromschutzschalter vom Typ B ist deshalb nicht nötig.

Nennladeleistung
11 kW
Anschlusstyp
Type 2, fest angeschlagenes Kabel
Überschussladen
Ja, ECO-Modus. Startet einphasig mit 6 A / 1.4 kW und folgt der PV-Leistung, schaltet bei 4.2 kW auf dreiphasig und läuft dann mit 6 bis 16 A je Phase. Die Steuerung übernimmt der HYD-Wechselrichter
Lastmanagement
Übernimmt der HYD-Wechselrichter, nicht die Ladestation. PCC Purchase Control begrenzt den Netzbezug, und SOFAR verlangt, dass der Grenzwert über der Summe aus Ladeleistung und Hausverbrauch liegt
Alle technischen Daten

Die Ladestation ist optional und kostet 2'000 CHF zusätzlich.
