Produkte in 3D
Die Technik in unseren Solarpaketen
Drehen Sie jedes Gerät, das wir installieren, in 3D und lesen Sie die technischen Daten so, wie der Hersteller sie angibt.
- 25 Produkte aus allen aktuellen Paketen
- Modelle massstabsgetreu nach den Installationsanleitungen der Hersteller
- Jeder Wert mit Quelle im Datenblatt oder Handbuch
- B x H x T
- 108 x 100 x 65 mm
- Gewicht
- 0.5 kg
3D-Modell nach Herstellermassen
Technische Daten
Alle Angaben zum Huawei EMMA-A02 aus Datenblatt und Handbuch des Herstellers
Leistung
- Funktion
- Energiemanagement im Haus. Gemeinsame Steuerung von PV-Wechselrichtern, Speicher, Ladestationen und steuerbaren Verbrauchern, Leistungsregelung am Netzanschlusspunkt, Optimierung des Verbrauchs und Optimierung bei negativen Tarifen
- Eigenverbrauch
- 4 W
Elektrische Daten
- Messgenauigkeit
- Klasse 1, Abweichung innerhalb von ±1%
- Strommessung
- Direktanschluss bis 63 A, externer Stromwandler über 63 A
- Versorgungsspannung
- 1P2W 100 bis 240 V, 3P3W 346 bis 415 V, 3P4W 346 bis 415 V, 50/60 Hz
Netzanschluss
- Phasen
- Einphasig, dreiphasig mit drei Leitern, dreiphasig mit vier Leitern
Kommunikation
- Schnittstellen
- 2 x RS485 (9600 / 19200 / 115200 bit/s, bis 50 m), 1 x LAN und 1 x WAN 10/100 Mbit/s (bis 100 m), WLAN 802.11 b/g/n auf 2.4 GHz im AP- und STA-Modus, 2 x Digitaleingang, 2 x Digitalausgang, Anschluss für externen Stromwandler, Spannungsausgang 12 V / 100 mA
- Protokolle
- Modbus-TCP und Anbindung an virtuelle Kraftwerke von Drittanbietern, darunter Frequenzregelung FCR-D
- Verwaltete Geräte
- Bis zu 3 Smart Energy Controller (Wechselrichter), bis zu 2 Ladestationen, 1 Wärmepumpe direkt, bis zu 20 Shelly-Schaltaktoren
- Geräteanbindung
- Wechselrichter über RS485. Router über Ethernet oder WLAN. Eine Huawei-Ladestation oder ein Speichersystem lässt sich über Ethernet direkt an den LAN-Anschluss legen. SG-Ready-Wärmepumpe über potentialfreie Kontakte oder ein externes Relais. Schaltaktoren und weitere steuerbare Verbraucher über den Router
- Kompatible Wechselrichter
- SUN2000-2/3/3.68/4/4.6/5/6KTL-L1, SUN2000-8/10K-LC0, SUN2000-3/4/5/6/8/10KTL-M1, SUN2000-12/15/17/20/25KTL-M5, SUN2000-12/15/17/20/25K-MB0, SUN2000-5/6/8/10/12K-MAP0, SUN5000-8/12K-MAP0, SUN5000-17/25K-MB0
- Kompatible Speicher
- LUNA2000-5/10/15-S0 und LUNA2000-7/14/21-S1
Mechanik und Umgebung
- Montage
- DIN-Hutschiene 35 mm im Verteilerkasten
- Schutzart
- IP2X
- Betriebstemperatur
- -25 C to +60 C
- Max. Einsatzhöhe
- 4000 m
- Relative Luftfeuchtigkeit
- 5% bis 95% RH, nicht kondensierend
- Abmessungen (B x H x T)
- 108 x 100 x 65 mm
Garantie
- Herstellergarantie
- 2 Jahre
Quelle: Datenblatt und Installationsanleitung des Herstellers, Stand September 2026. Angaben ohne Gewähr, massgebend sind die Herstellerunterlagen.

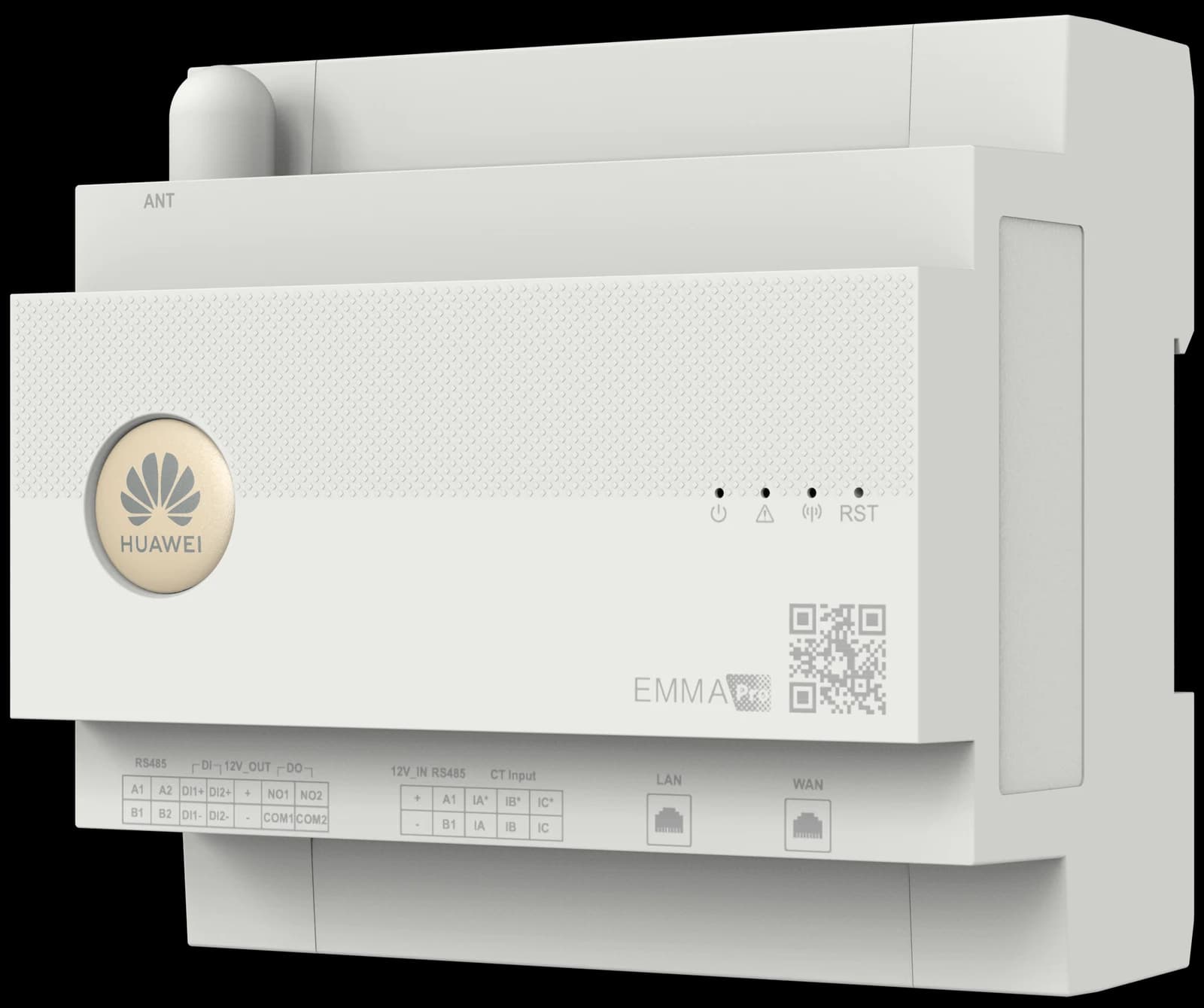

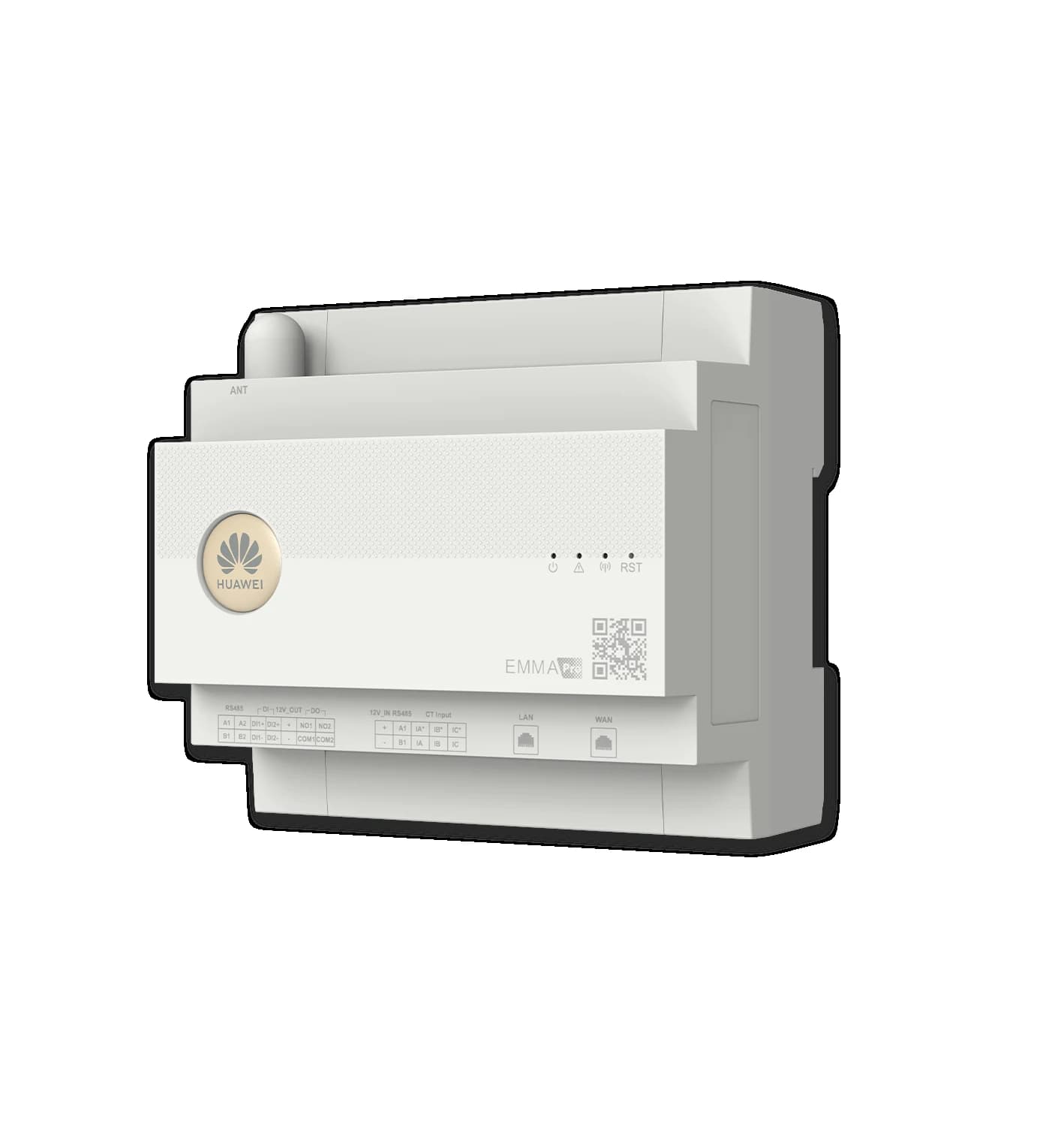

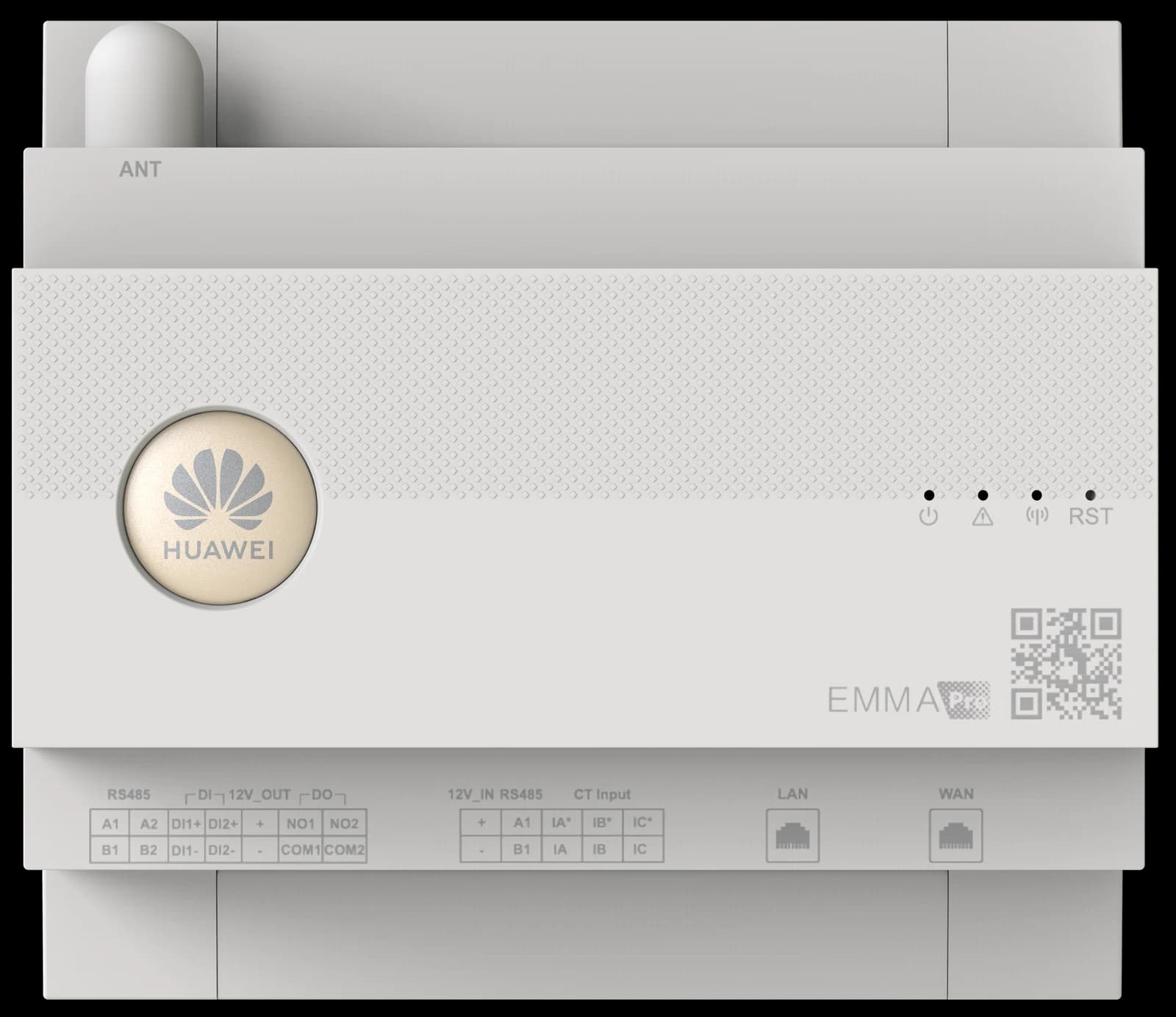

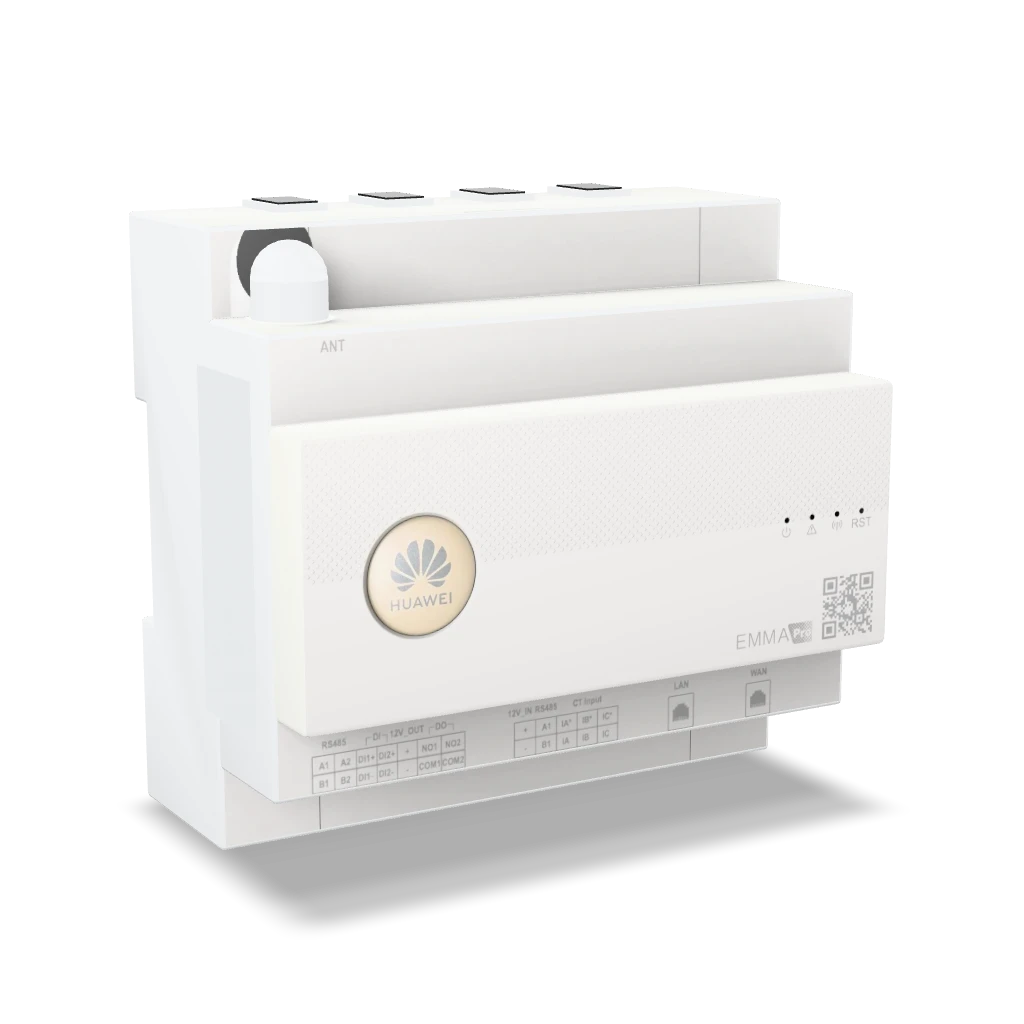

Produktfotos
Huawei EMMA-A02 aus Sicht des Herstellers
