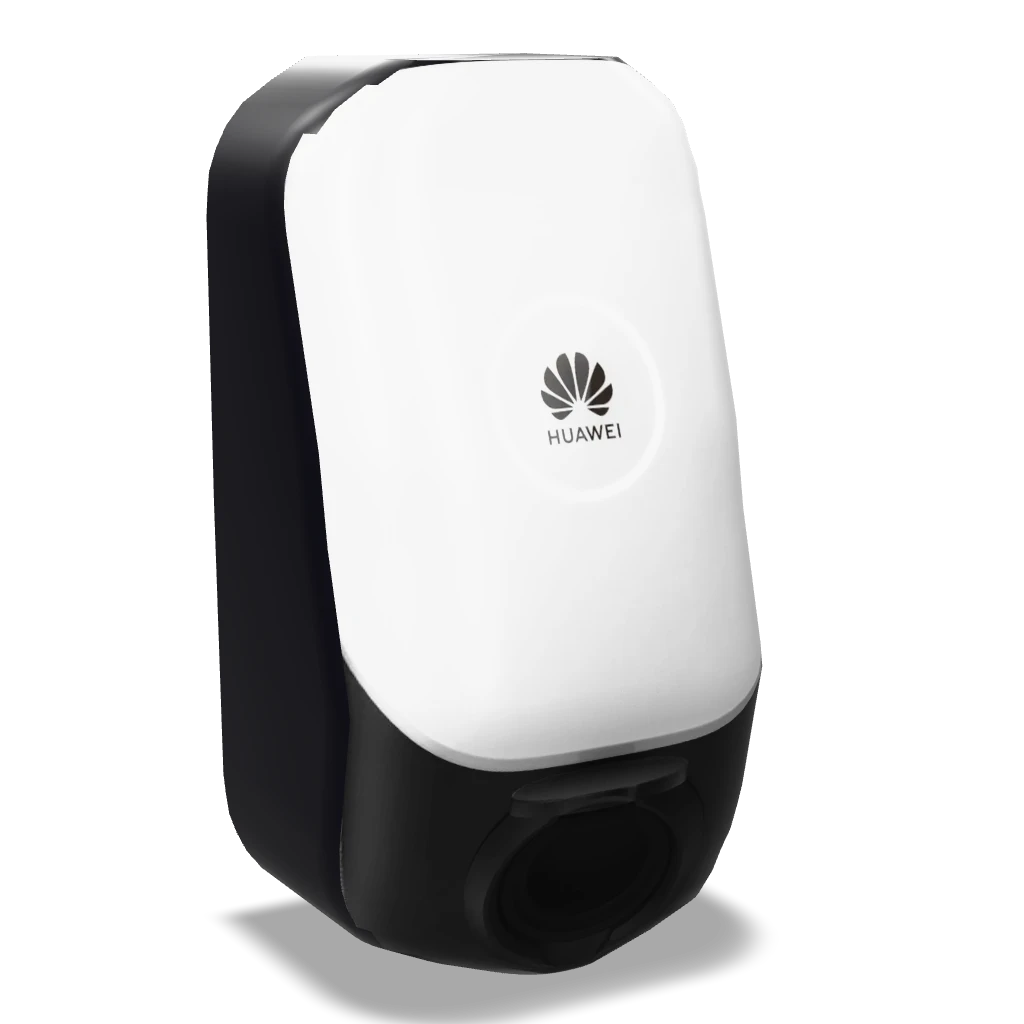

Produkte in 3D

Die Technik in unseren Solarpaketen

Drehen Sie jedes Gerät, das wir installieren, in 3D und lesen Sie die technischen Daten so, wie der Hersteller sie angibt.

25 Produkte aus allen aktuellen Paketen
Modelle massstabsgetreu nach den Installationsanleitungen der Hersteller
Jeder Wert mit Quelle im Datenblatt oder Handbuch

B x H x T: 180 x 335 x 145 mm
Gewicht: 3.1 kg

Huawei

Huawei SCharger-22KT-S0

Wird von Free State AG verbaut

Der SCharger-22KT-S0 ist die wandmontierte AC-Ladestation von Huawei mit einer Steckdose Type 2 und einer Ausgangsleistung, die sich von 1.4 kW bis 22 kW bei 6 A bis 32 A einstellen lässt. Zusammen mit einem Huawei-PV-Wechselrichter und einem separaten Stromzähler lädt sie aus dem PV-Überschuss, schaltet automatisch zwischen dreiphasig und einphasig um, damit auch ein kleiner Überschuss noch genutzt wird, und begrenzt die Ladeleistung auf den Hausanschluss, damit der Hauptschutzschalter nicht auslöst. Das Gerät ist nach IP54 und IK10 geschützt, wiegt 3.1 kg und wird über RFID-Karte, App oder Bluetooth freigeschaltet.

Nennladeleistung: 1.4 kW to 22 kW
Anschlusstyp: Steckdose Type 2
Überschussladen: Betriebsmodus PV Power Preferred
Lastmanagement: Dynamische Ladeleistung, begrenzt durch die Gesamtleistung des Hausanschlusses

Enthalten in

SolarDirect S Huawei
SolarDirect M Huawei
SolarDirect L Huawei
SolarDirect XL Huawei

Pakete vergleichen

Termin für Beratung

Technisches Datenblatt (PDF)

Technische Daten

Alle Angaben zum Huawei SCharger-22KT-S0 aus Datenblatt und Handbuch des Herstellers

Datenblatt öffnen (PDF)

Leistung

Nennladeleistung: 1.4 kW to 22 kW
Max. Ladeleistung: 22 kW
Anschlusstyp: Steckdose Type 2
Ladepunkte: 1
Überschussladen: Betriebsmodus PV Power Preferred
Automatische Phasenumschaltung: Ja, beim 22KT-S0 verfügbar

Elektrische Daten

Max. Ausgangsstrom: 6 A to 32 A
Min. Ladestrom: 6 A

Netzanschluss

Phasen: Dreiphasig 400 V AC ±20%, einphasiger Betrieb ebenfalls möglich
Unterstützte Netzformen: TN und TT im dreiphasigen Betrieb, TN, TT und IT im einphasigen Betrieb

Kommunikation

Authentifizierung: RFID (ISO 14443-A), App, Bluetooth
Kommunikation: WLAN 2.4 GHz, Ethernet 100 Mbit/s, Bluetooth BLE 5.0
Protokolle: Modbus TCP, OCPP 1.6

Mechanik und Umgebung

Kabellänge: Nicht im Lieferumfang, Ladesteckdose
Fehlerstromschutz: Typ A (30 mA) und DC 6 mA, integriert
Schutzart: IP54
Schlagfestigkeit: IK10
Betriebstemperatur: -35 °C to +50 °C at 16 A, -35 °C to +40 °C at 32 A
Montage: Wandmontage, innen oder aussen

Garantie

Herstellergarantie: 3 Jahre

Zertifizierungen: EN IEC 61851-1:2019, IEC 62955:2018, IEC 61008-1:2010, IEC/EN 62196-1, EN 62311:2008, EN IEC 62311:2020, EN 50665:2017, EN 50364:2018, EN IEC 61851-21-2:2021, EN 301 489-1 V2.2.3, EN 301 489-3 V2.1.1, EN 301 489-17 V3.2.4, ETSI EN 300 328 V2.2.2, ETSI EN 300 330 V2.1.1, EN IEC 63000:2018 (RoHS)

Quelle: Datenblatt und Installationsanleitung des Herstellers, Stand September 2026. Angaben ohne Gewähr, massgebend sind die Herstellerunterlagen.

Produktfotos

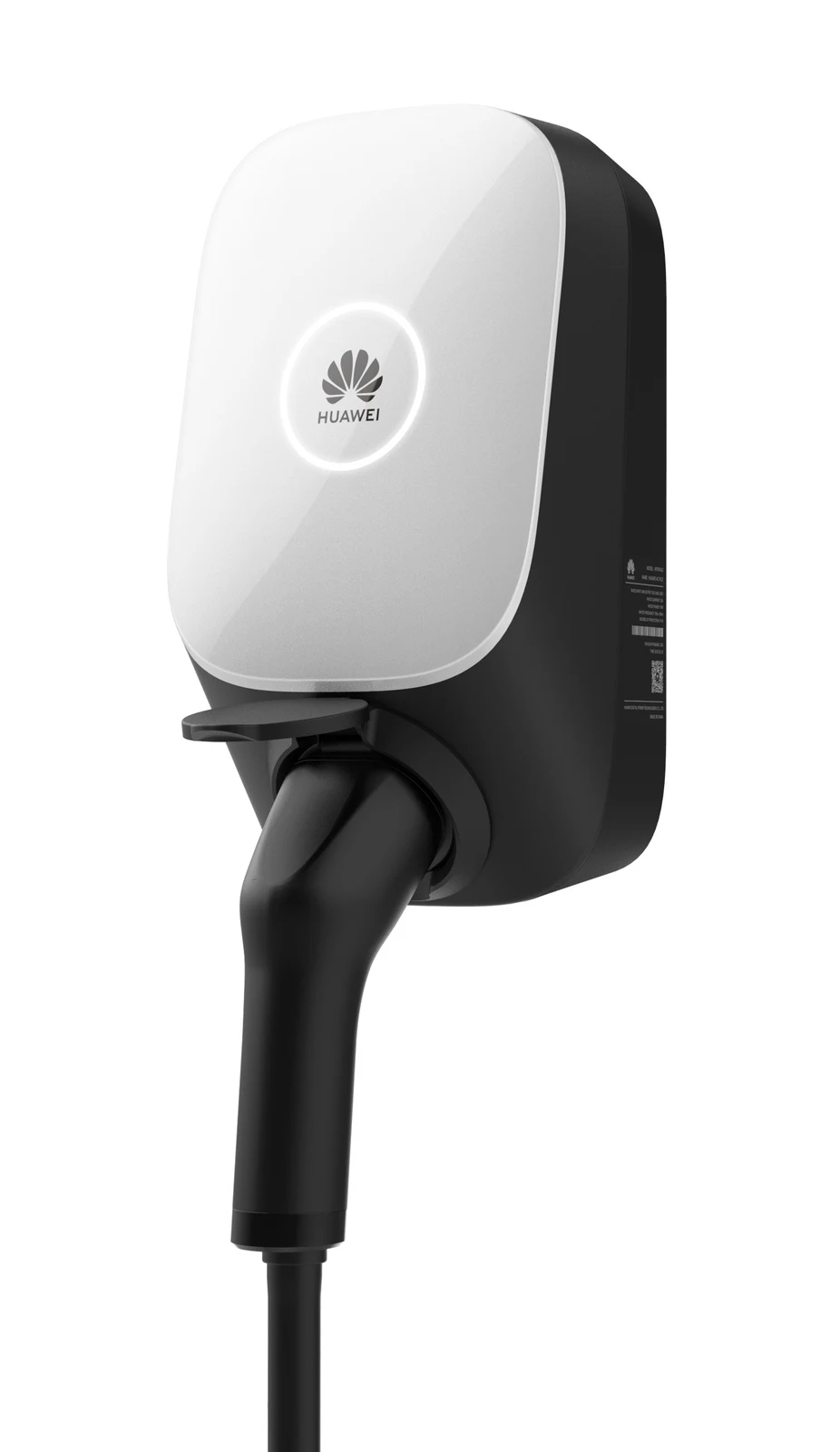

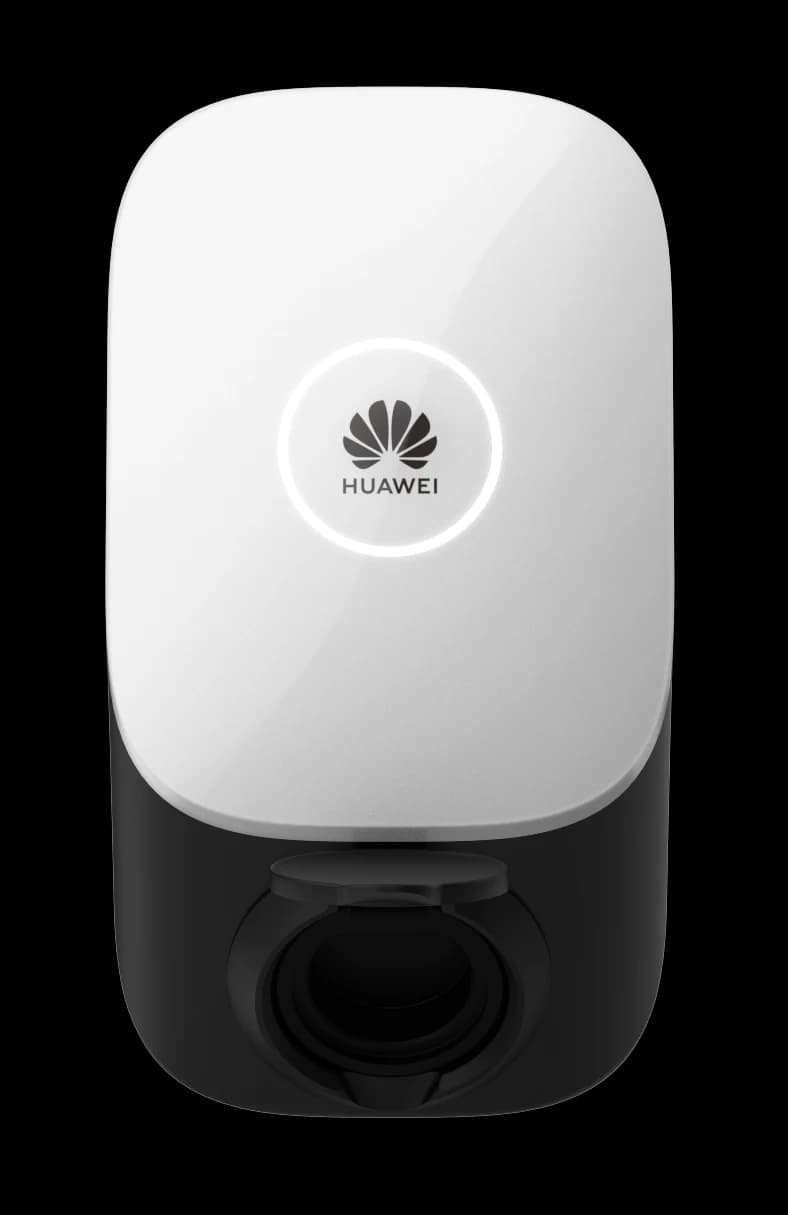

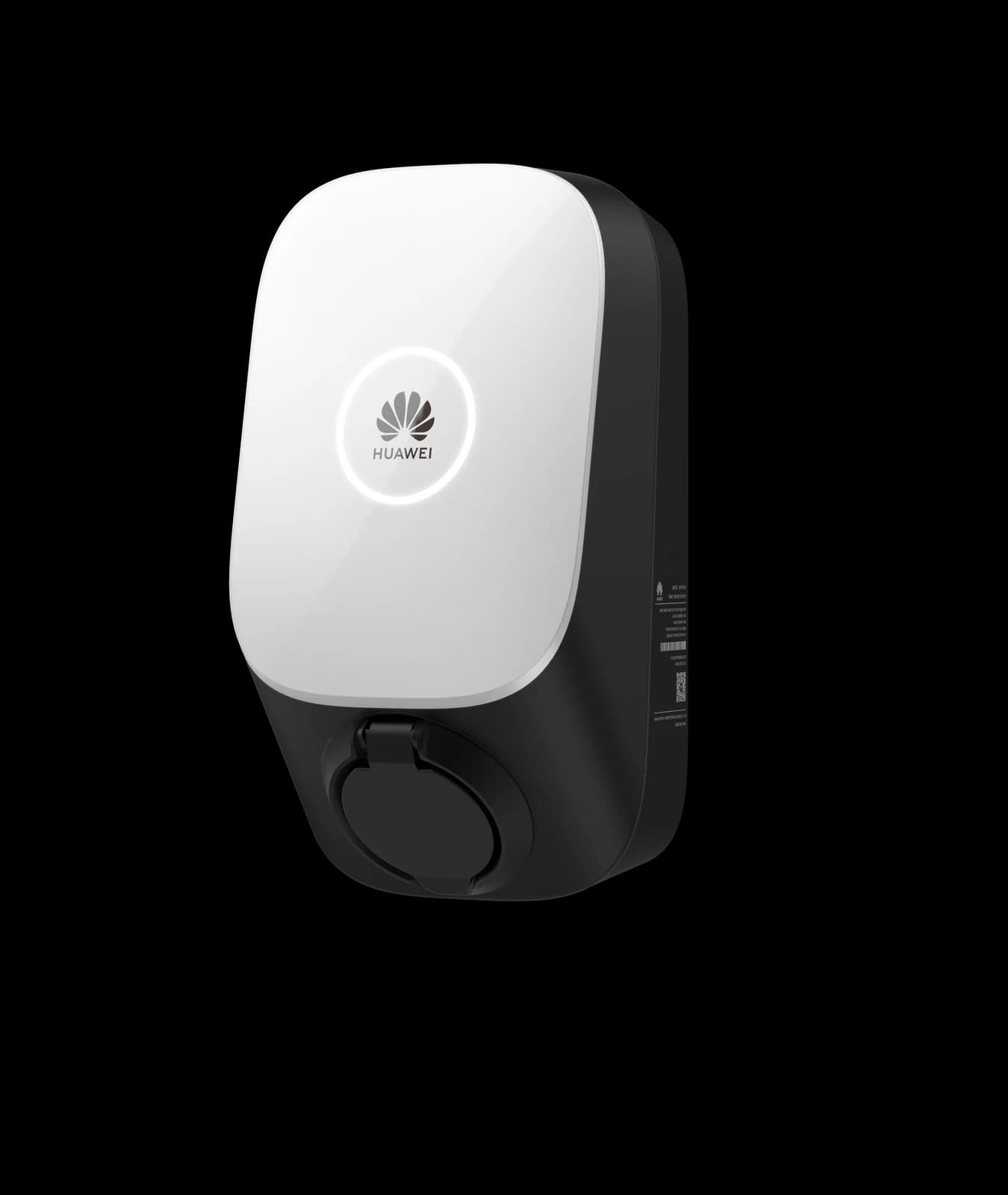

Huawei SCharger-22KT-S0 aus Sicht des Herstellers
