Produkte in 3D
Die Technik in unseren Solarpaketen
Drehen Sie jedes Gerät, das wir installieren, in 3D und lesen Sie die technischen Daten so, wie der Hersteller sie angibt.
- 25 Produkte aus allen aktuellen Paketen
- Modelle massstabsgetreu nach den Installationsanleitungen der Hersteller
- Jeder Wert mit Quelle im Datenblatt oder Handbuch
- B x H x T
- 72 x 100 x 65 mm
- Gewicht
- 0.33 kg

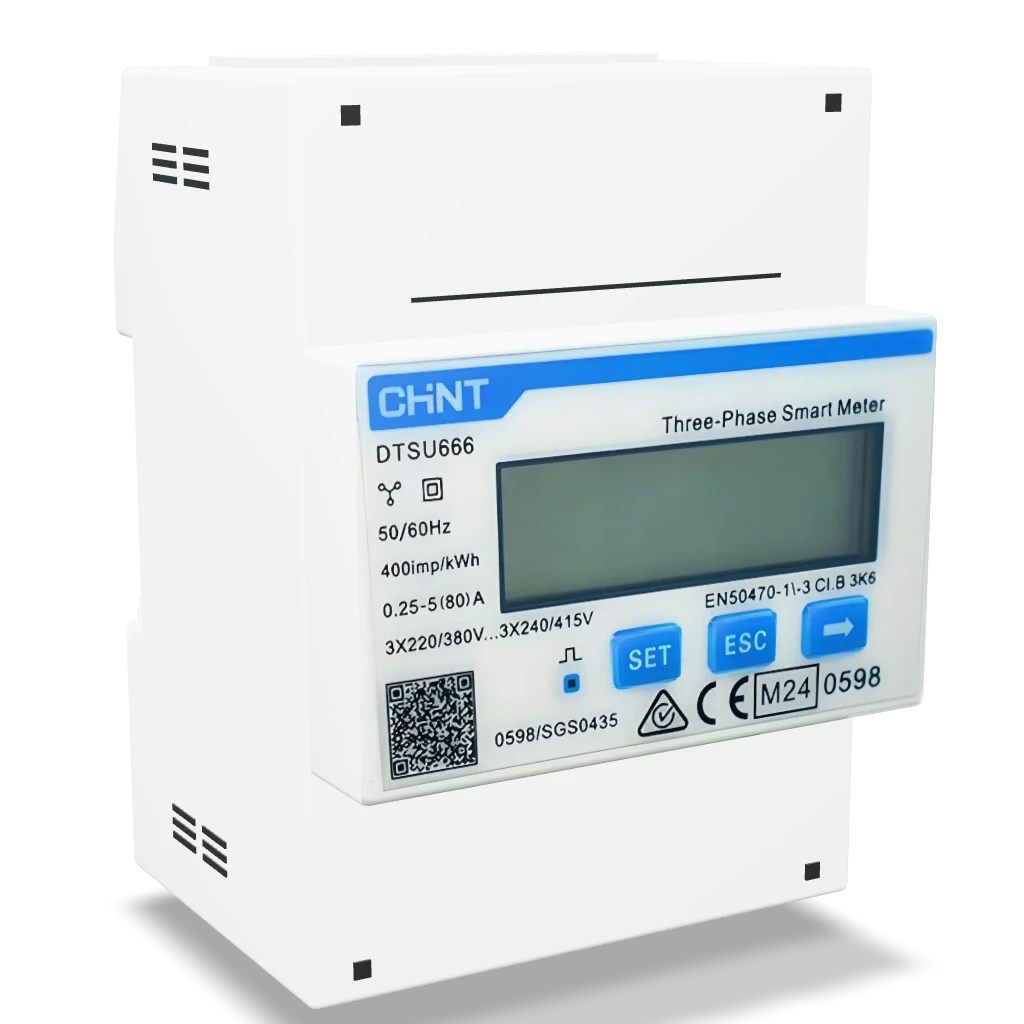

3D-Modell nach Herstellermassen
Technische Daten
Alle Angaben zum SOFAR Smart Meter DTSU666 aus Datenblatt und Handbuch des Herstellers
Leistung
- Funktion
- Misst Bezug und Einspeisung am Netzanschlusspunkt und meldet die Werte über RS485 an den Wechselrichter, als Grundlage für Eigenverbrauchsregelung, Einspeisebegrenzung und Begrenzung des Netzbezugs
- Eigenverbrauch
- Spannungspfad 2 W / 10 VA oder weniger
Elektrische Daten
- Messgenauigkeit
- Direktausführung Wirkleistung Klasse 1, Blindleistung Klasse 2. Wandlerausführung Wirkleistung Klasse 0.5S, Blindleistung Klasse 2
- Messnorm
- EN 50470-1 / EN 50470-3, Klasse B / 1.0, MID B+D zertifiziert
- Strommessung
- Direktanschluss 0.25 bis 5(80) A, ohne Stromwandler. Wandlerausführung 1.5(6) A mit geteilten Stromwandlern 200 A / 5 A, Öffnung 24 mm
- Impulskonstante
- 400 imp/kWh bei der Direktausführung, 6400 imp/kWh bei der Wandlerausführung
- Versorgungsspannung
- 3 x 230 / 400 V AC
- Messgrössen
- Bezug und Einspeisung in kWh und kvarh, Momentanwerte in kW, kvar und kVA, Strom je Phase und gesamt, Spannung, Frequenz und Leistungsfaktor
Netzanschluss
- Phasen
- Dreiphasig mit vier Leitern (3P4W)
- Netzfrequenz
- 50 / 60 Hz
Kommunikation
- Schnittstellen
- RS485
- Protokolle
- Modbus-RTU, standardmässig 9600 bps (1200 bis 19200 einstellbar), 8N1, Adresse 1 bis 247
- Anzeige
- LCD mit Hintergrundbeleuchtung, LED-Impulsausgang
Mechanik und Umgebung
- Montage
- Hutschiene 35 mm, 4 Teilungseinheiten breit
- Schutzart
- IP20 (Frontplatte IP51, Einbau in einen Zählerkasten mit mindestens IP51)
- Betriebstemperatur
- -25 bis +55 °C
- Relative Luftfeuchtigkeit
- 95 oder weniger, nicht kondensierend %
- Sicherheits- und EMV-Normen
- IEC 61010-1:2010, IEC 61326-1:2020
- Abmessungen (B x H x T)
- 72 x 100 x 65 mm
Garantie
- Herstellergarantie
- 2 Jahre
Zertifizierungen: EN 50470-1 / EN 50470-3 (MID, class B), IEC 61010-1:2010, IEC 61326-1:2020
Quelle: Datenblatt und Installationsanleitung des Herstellers, Stand September 2026. Angaben ohne Gewähr, massgebend sind die Herstellerunterlagen.
Produktfotos

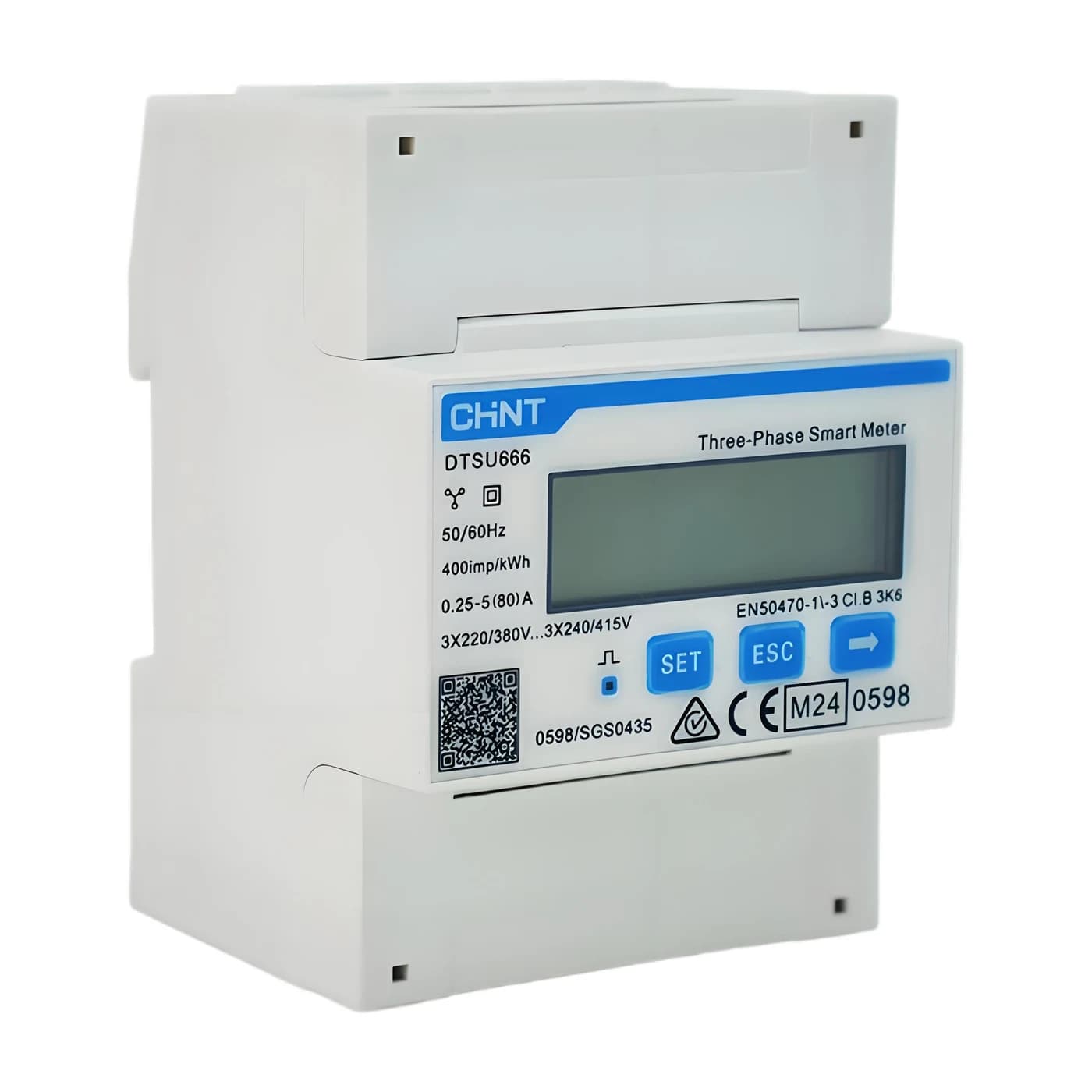

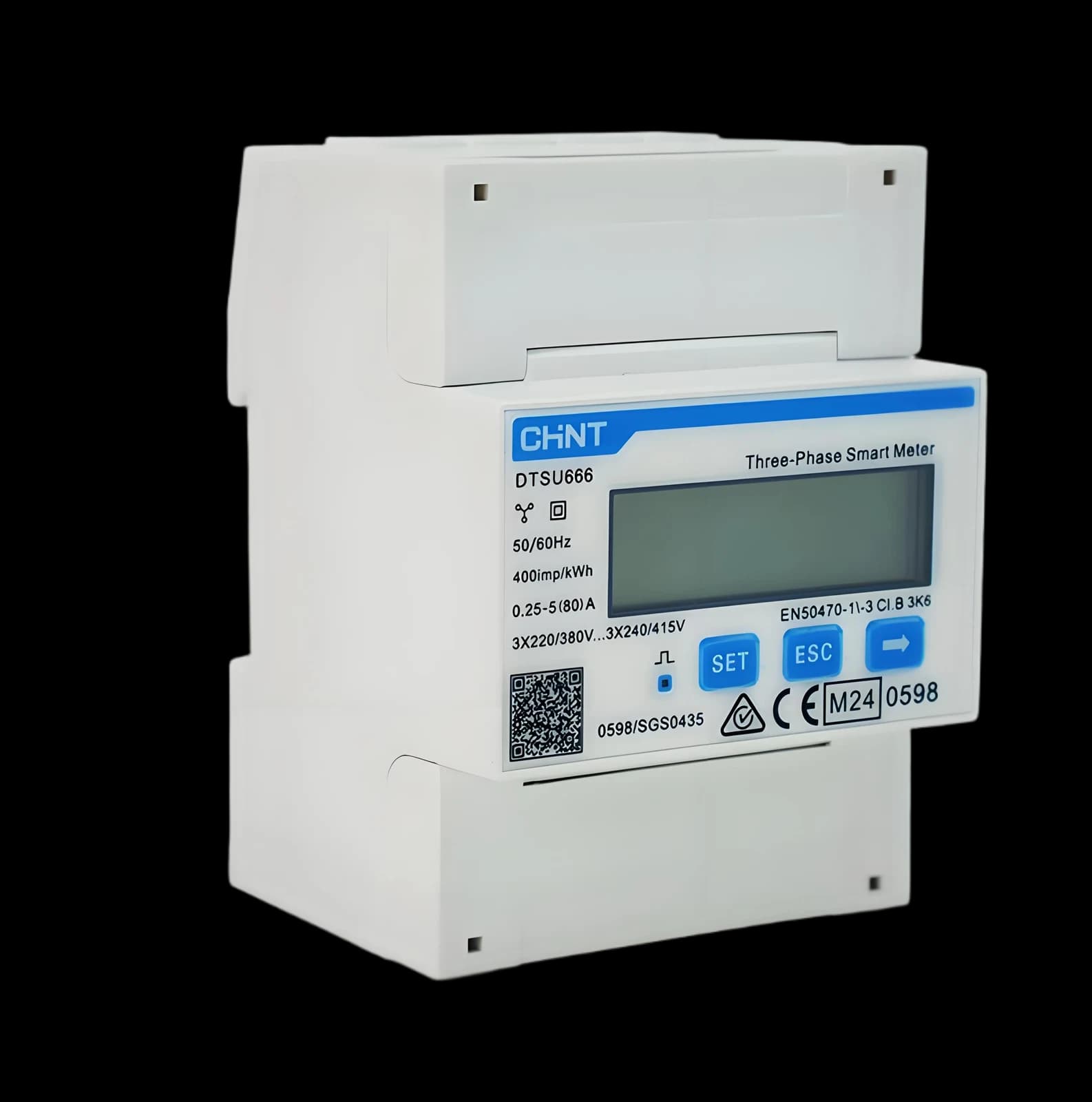

SOFAR Smart Meter DTSU666 aus Sicht des Herstellers
