Produkte in 3D
Die Technik in unseren Solarpaketen
Drehen Sie jedes Gerät, das wir installieren, in 3D und lesen Sie die technischen Daten so, wie der Hersteller sie angibt.
- 25 Produkte aus allen aktuellen Paketen
- Modelle massstabsgetreu nach den Installationsanleitungen der Hersteller
- Jeder Wert mit Quelle im Datenblatt oder Handbuch
- B x H x T
- 192 x 344 x 100 mm
- Gewicht
- 4.2 kg

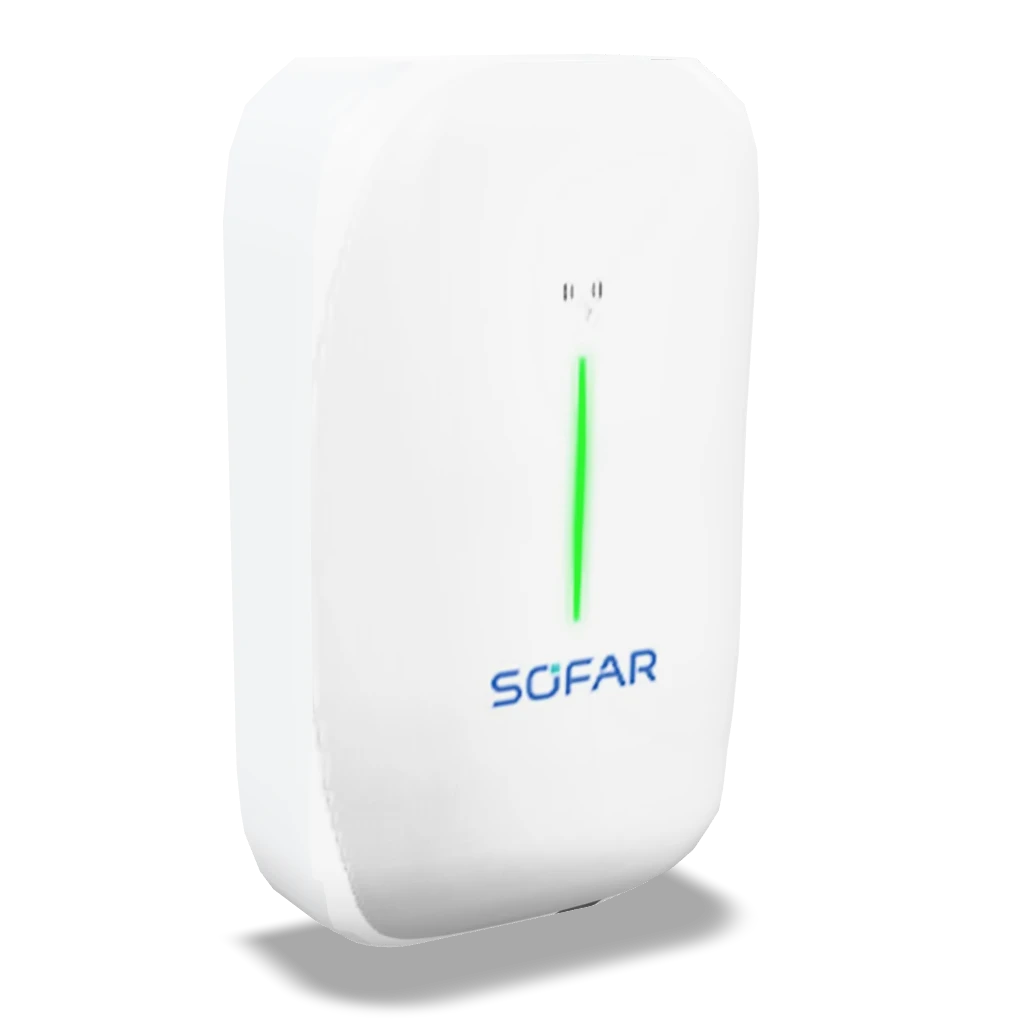

3D-Modell nach Herstellermassen
Technische Daten
Alle Angaben zum SOFAR EV11k-AC-02 aus Datenblatt und Handbuch des Herstellers
Leistung
- Nennladeleistung
- 11 kW
- Anschlusstyp
- Type 2, fest angeschlagenes Kabel
- Überschussladen
- Ja, ECO-Modus. Startet einphasig mit 6 A / 1.4 kW und folgt der PV-Leistung, schaltet bei 4.2 kW auf dreiphasig und läuft dann mit 6 bis 16 A je Phase. Die Steuerung übernimmt der HYD-Wechselrichter
- Lademodi
- Charge Now, Scheduled (bis zu 4 Regeln) und ECO, alle am Display des Wechselrichters oder in der App einstellbar
- Lastmanagement
- Übernimmt der HYD-Wechselrichter, nicht die Ladestation. PCC Purchase Control begrenzt den Netzbezug, und SOFAR verlangt, dass der Grenzwert über der Summe aus Ladeleistung und Hausverbrauch liegt
Elektrische Daten
- Max. Ausgangsstrom
- 16 A
- Messung
- Integrierter Mess-IC
Netzanschluss
- Phasen
- Dreiphasig, 3P/N/PE
- Nennausgangsspannung
- 220 bis 240 / 380 bis 415 V AC
- Netzfrequenz
- 50 / 60 Hz
- Netzform
- TT / TN
- Normen
- EN IEC 61851-1, IEC 62955, IEC 61851-21-2, EN IEC 61000-6-1, EN 61000-6-3, EN 300 328 V2.2.2, EN 300 330 V2.1.1, EN 62311, EN 301 489-1 V2.2.3, EN 301 489-3 V2.1.1, EN 301 489-17 V3.2.0
Kommunikation
- Authentifizierung
- RFID-Karte am Leser in der Frontplatte oder über das Display des Wechselrichters und die SOFAR-Cloud-App
- Kommunikation
- RS485, WLAN und Bluetooth LE, optional Ethernet oder 4G
- Protokolle
- OCPP 1.6 JSON
- Anzeige
- LED-Leuchtband und App
Mechanik und Umgebung
- Kabellänge
- 7 m
- Fehlerstromschutz
- Typ A und zusätzliche DC-Fehlerstromerkennung 6 mA
- Weitere Schutzfunktionen
- Über- und Unterspannung, Über- und Unterfrequenz, Überlast, Übertemperatur und Überspannungsschutz
- Schutzart
- IP65
- Betriebstemperatur
- -30 bis +50 °C
- Max. Einsatzhöhe
- < 2000 m
Garantie
- Herstellergarantie
- 2 Jahre
Zertifizierungen: EN IEC 61851-1, IEC 62955, IEC 61851-21-2, EN IEC 61000-6-1, EN 61000-6-3, EN 300 328 V2.2.2, EN 300 330 V2.1.1, EN 62311, EN 301 489-1 V2.2.3, EN 301 489-3 V2.1.1, EN 301 489-17 V3.2.0
Quelle: Datenblatt und Installationsanleitung des Herstellers, Stand September 2026. Angaben ohne Gewähr, massgebend sind die Herstellerunterlagen.

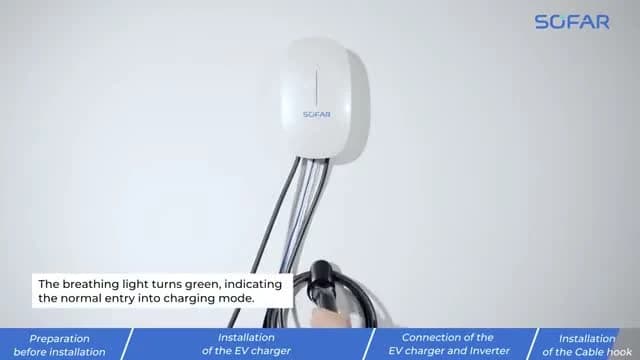

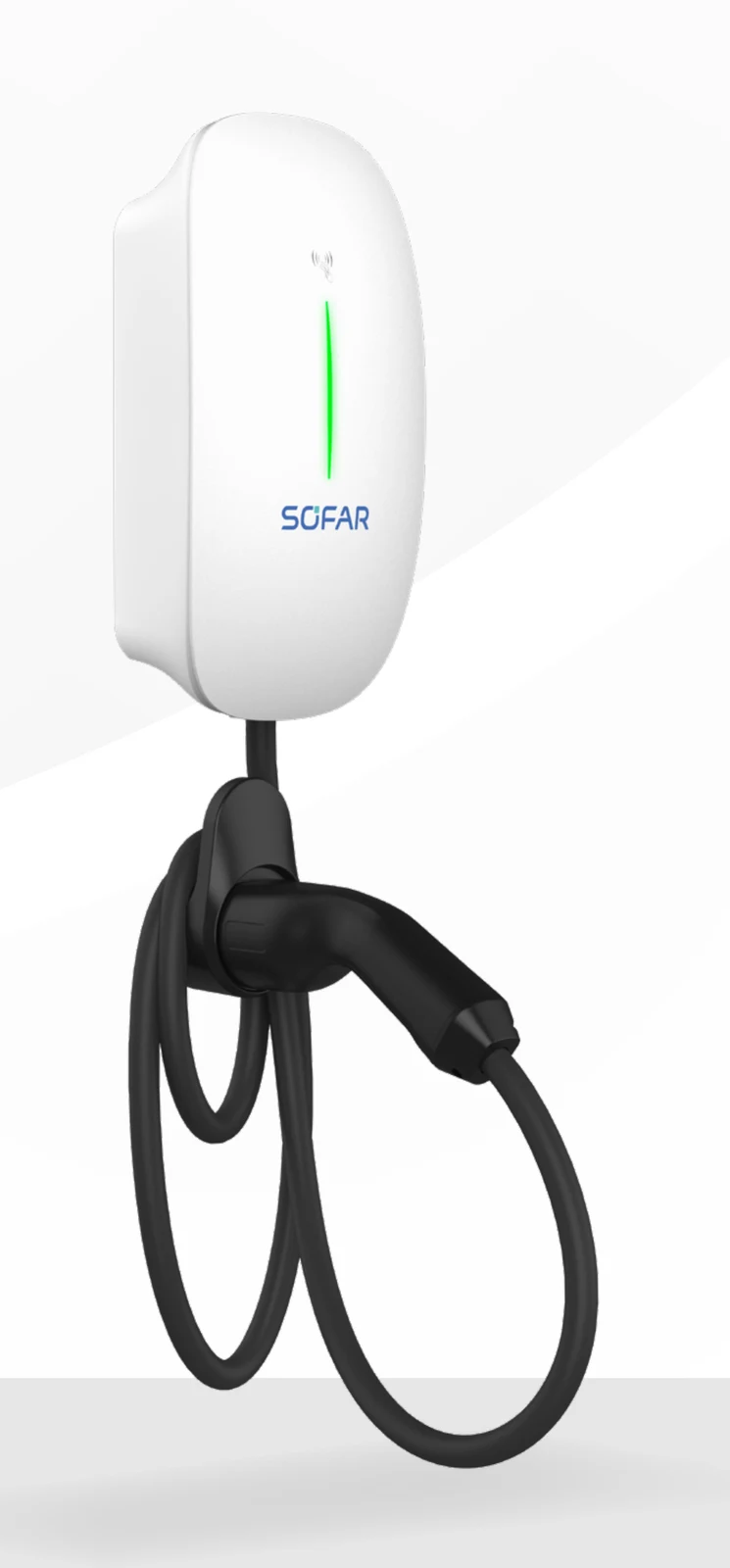

Produktfotos
SOFAR EV11k-AC-02 aus Sicht des Herstellers
