Die Technik in unseren Solarpaketen
Drehen Sie jedes Gerät, das wir installieren, in 3D und lesen Sie die technischen Daten so, wie der Hersteller sie angibt.
- 25 Produkte aus allen aktuellen Paketen
- Modelle massstabsgetreu nach den Installationsanleitungen der Hersteller
- Jeder Wert mit Quelle im Datenblatt oder Handbuch
- B x H x T
- 587 x 515 x 261 mm
- Gewicht
- 39.5 kg

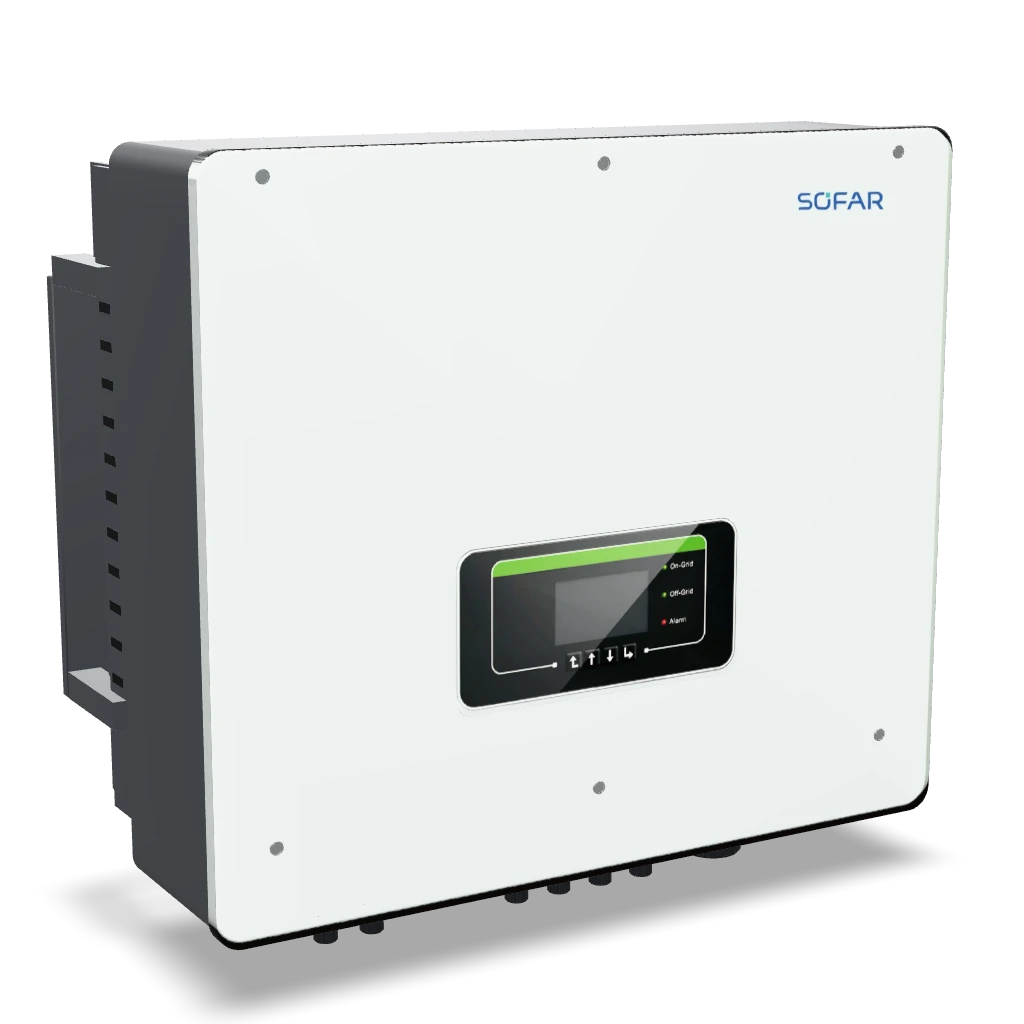

3D-Modell nach Herstellermassen
Technische Daten
Alle Angaben zum SOFAR HYD 20KTL-3PH aus Datenblatt und Handbuch des Herstellers
Leistung
- Nennleistung AC
- 20 kW
- Max. AC-Leistung
- 22 kVA
- Empfohlene max. PV-Leistung
- 30000 Wp
- Max. Wirkungsgrad
- 98.2 %
- Europäischer Wirkungsgrad
- 97.7 %
- Max. MPPT-Wirkungsgrad
- 99.9 %
Elektrische Daten
- MPP-Tracker
- 2
- Strings pro MPP-Tracker
- 2
- Max. Eingangsstrom pro MPP-Tracker
- 32 A
- Max. Kurzschlussstrom pro MPP-Tracker
- 45 A
- MPP-Spannungsbereich
- 180 bis 960 V DC
- Max. Eingangsspannung
- 1000 V DC
Batterie
- Batterieanschluss DC
- 2 Kanäle, parallel schaltbar bis 50 A (70 A Spitze)
- Batteriespannungsbereich
- 180 bis 800 V DC
- Max. Ladeleistung Batterie
- 20 kW
- Max. Entladeleistung Batterie
- 20 kW
- Max. Ladestrom Batterie
- 25 / 25 A
- Unterstützte Batterietypen
- Lithium-Ionen und Blei-Säure
Netzanschluss
- Phasen
- 3
- Nennspannung Netz
- 3(N)~+PE, 380 / 400 / 415 V AC
- Netzfrequenz
- 50 / 60 Hz
- Max. Ausgangsstrom
- 33.3 / 31.9 / 30.6 A
- Leistungsfaktor
- 0.8 nacheilend bis 0.8 voreilend
- Klirrfaktor Strom (THDi)
- < 3 %
Kommunikation
- BMS-Kommunikation
- CAN / RS485
- Kommunikation
- RS485, CAN und WLAN, optional LAN oder 4G
- Anzeige
- LCD und App
Mechanik und Umgebung
- Schutzart
- IP65
- Schutzklasse
- Schutzklasse I
- Kühlung
- Zwangsbelüftung (Lüfter)
- Betriebstemperatur
- -30 bis +60 (Leistungsreduktion ab +45) °C
- Max. Einsatzhöhe
- 4000 (Leistungsreduktion ab 2000) m
- Überspannungsschutz
- PV Typ II, AC Typ II
Garantie
- Herstellergarantie
- 10 Jahre (erweiterbar auf 20)
Zertifizierungen: IEC 62109-1, IEC 62109-2, IEC 62040-1, EN 50549-1:2019 (Intertek CN-PV-230601, RfG type B), VDE-AR-N 4105, VDE V 0124-100, VDE V 0126-1-1, CEI 0-21 / CEI 0-16, EN 50438, G98 / G99, UTE C15-712-1, C10/11, UNE 206007-1, AS/NZS 4777, EN IEC 61000-6-1, EN 61000-6-3, CE: LVD 2014/35/EU, EMC 2014/30/EU, RED 2014/53/EU, RoHS 2011/65/EU
Quelle: Datenblatt und Installationsanleitung des Herstellers, Stand September 2026. Angaben ohne Gewähr, massgebend sind die Herstellerunterlagen.
Produktfotos

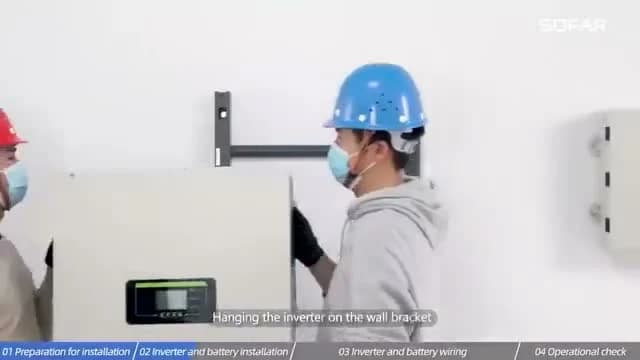

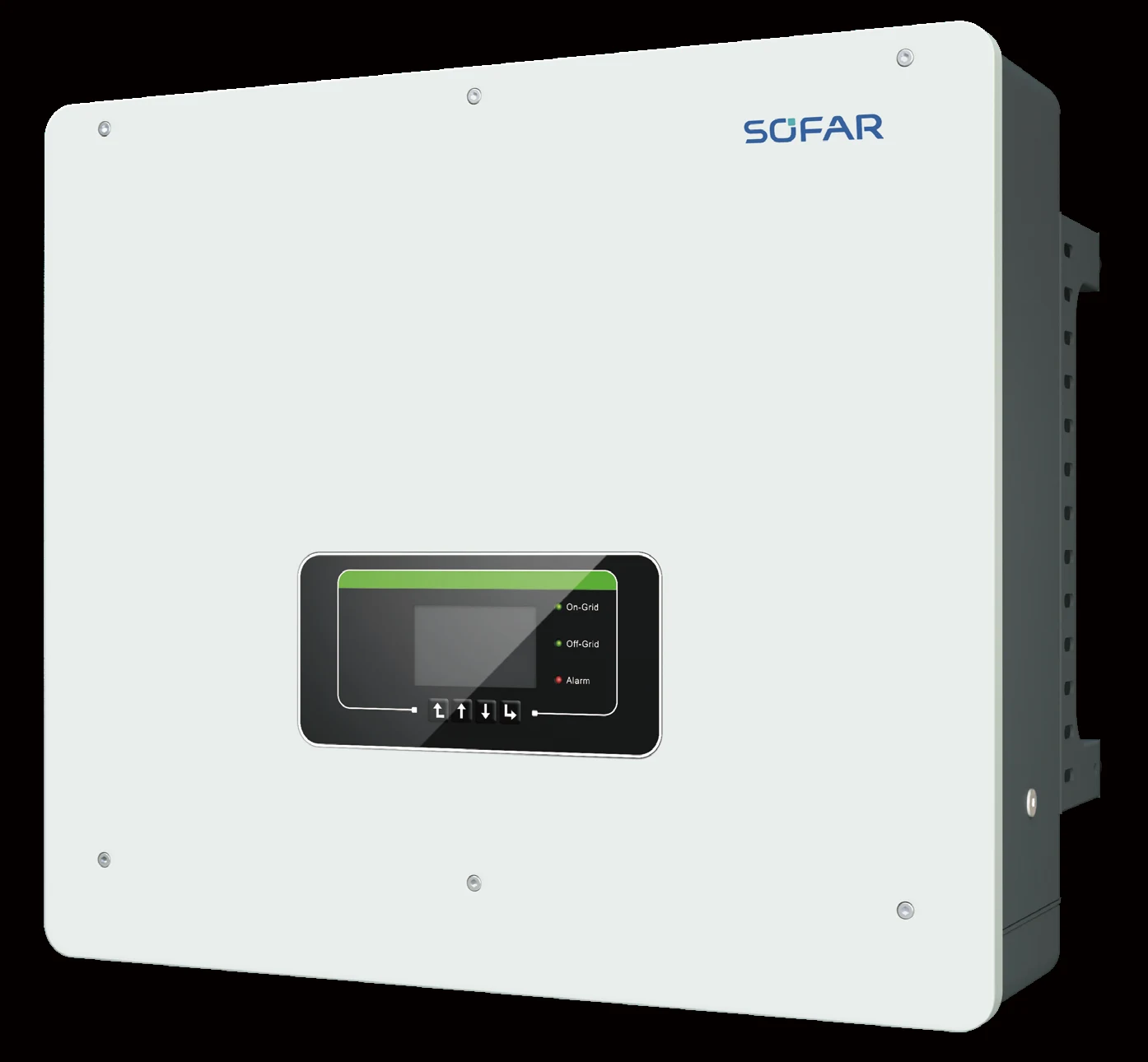

SOFAR HYD 20KTL-3PH aus Sicht des Herstellers
